V230W温度调节阀

价格¥4600.00元/台

品牌明宇

所在地上海

型号v230w

规格

起订量 供货总量 发货期限
1台 100台 自买家付款之日起3天内发货
意向采购 查看联系方式

担保交易 企业贷款购买 撮合交易

详细说明

详细说明


V230W自力式温度调节阀



       上海明宇高压阀门有限公司主要生产油水分离器、汽水分离器、调节阀、闸阀、截止阀、球阀,配套气动、电动、等各类阀门产品。并已取得多项专利证书,也可按照ANSI、DIN、BS、JIS、GB等标准设计制造。
       明宇阀门产品广泛用于城建,市政,环保,消防,电力,冶金,石化,化工,燃气,采矿,食品等行业。

自力式温度调节阀

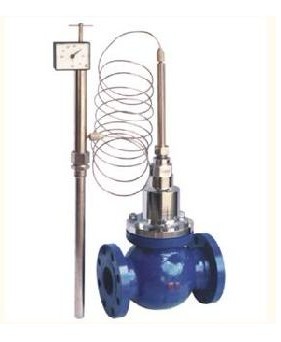

v230w自力式温度调节阀
v230w自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。v230w温度调节阀具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。v230w调节阀广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。
阀门主要零件及推荐使用温度范围
v230w温度调节阀零件名称 材料 温度范围
阀体、阀盖 ht200 -20~200℃
zg230-450 -40~450℃
zg1cr18ni9ti -250~550℃
zg0cr18ni12mo2ti -250~550℃
阀芯、阀座 1cr18ni9ti -250~550℃
0cr18ni12mo2ti -250~550℃
(增强)聚四氟乙烯 -20~200℃
司太莱合金堆焊 -250~550℃
压力平衡元件 波纹管 18ni12mo2ti -160~300℃
弹簧 18ni12mo2ti -160~250℃
许用介质与温度的关系
v230w自力式温度调节阀阀体材质 公称
压力
(mpa)
介质温度℃
≤150 ≤200 ≤250 ≤300 ≤350 ≤400 ≤425 ≤450
最大工作压力(mpa)
ht200 1.0 1.0
1.6 1.6 1.5
zg230-450 1.6 1.57 1.52 1.44 1.28 1.12 0.88 0.72
zg1cr18ni9ti 1.6 1.6 1.6 1.4 1.25 1.1 1.0 0.9 0.75
zg0cr18ni12mo2ti 4.0 4.0 4.0 3.6 3.2 2.8 2.5 2.2 1.9
6.4 6.4 6.4 5.6 5.0 4.5 4.0 3.6 3.0
主要性能指标
控制精度% ±5
允许泄
漏量
硬密封(l/h) 单座(ⅳ级):≤10-4阀额定容量:双座、套筒(ⅱ级)、≤5×10-3×阀额定容量
软密封
(ml/min)
dn(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75
主要技术参数
公称通径dn(mm) 20 25 32 40 50 65 80 100 125 150
额定流量系数kv 单座、套筒 7 11 20 30 48 75 120 190 300 480
双座   12 22 33 53 83 132 209 330 528
允许压差(mpa) 1.6 1.0 0.5
公称压力(mpa) 1.6 4.0
固有流量特性 快开
工作温度℃ ≤300
适合介质 气体、蒸汽、低粘度液体
法兰尺寸、型式 pn10、16、gb9113-88凸式pn40凹式
或根据用户要求选配其它标准型式的法兰(如:ansi、jis、din等标准) ?
结构长度 按gb12221-89标准
温度设定范围℃ 0~70 50~120 100~170 150~220
温度传递系数(mm/℃) 0.8
时间反应常s 120
超温保护℃ 设定温度范围上限值+50
温包材质 黄铜
外形尺寸与重量
公称通径(dn) 20 25 32 40 50 65 80 100 125 150
法兰距离 l
总高度 h
温包插入深度 t 430 630
温包外露高度 h 350
温包接头 g1 , g1 1/4
毛细管长度m 3,5,8,15(可根据用户要求提供)
温包直径 d 25(护套直径φ28)
重量(kg) 8 10 13 15 18 30 35 60 75 85
v230w温度调节阀各种场合的加热或冷却应用实例


v230w温度调节阀现场安装图
